体积减少

非接触式体积损失测量

体积损描述了由于磨损，腐蚀或其他类型的磨损而在表面上损失的材料量。

诺飞勘3D测量系统直接测量体积损失，并具有微米精度，如下所示：

       · 扫描样品的磨损区域和其周围的完整区域。

       · 为完整表面构造参考平面。

     · 诺飞勘体积损失应用软件根据插值参考平面与实际磨损表面之间的差异计算体积损失。

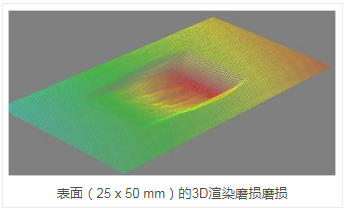

表面测量形成3D图像，以便于对表面磨损进行可视化分析。材料可以是反射的或非反射的，光滑

的或粗糙的，静止的或移动的。见更多的是我们可以衡量。

使用光纤探针测量体积损失的优点

诺飞勘计量系统将低相干干涉测量（LCI）技术   与基于光纤的模块化设计相结合，意味着：

· 使用基于光纤的非接触式光学探针进行测量

· 采集的数据通过长达1千米的光纤发送到信号处理探测器盒（干涉仪）。

诺飞勘设计的优势包括：

· 配置多功能性，适用于台式和过程检测

· 支持自动化

· 能够获得长的配置文件

· 能够在小直径管，孔等内部进行测量。   请参见难以触及的空间内的检查。

· 能够使用台阶，凹槽，通道，孔和其他   高纵横比功能测量表面

· 即使在极端温度或辐射下也能测量体积损失。请参阅恶劣环境中的检查。

查看基于光纤的LCI系统的   更完整的优势列表。

扫描对象的尺寸

诺飞勘3D测量系统扫描宽度为几微米的物体，物体尺寸没有上限。见右侧的例子。

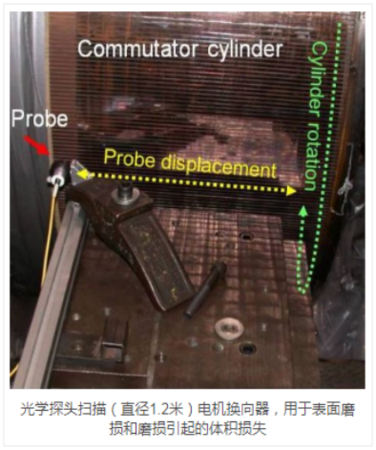

测量1.2米直径金属鼓上的表面磨损

获得电子换向器的表面，其形状为旋转直径为1.2m的金属圆柱体，以确定其弯曲表面被金属刷

磨损的程度。

· 损坏的换向器在其水平轴上旋转（参见照片上的绿色路径），而前视非接触式光学

探头沿着圆柱侧（黄色路径）来回滑动以获得表面。

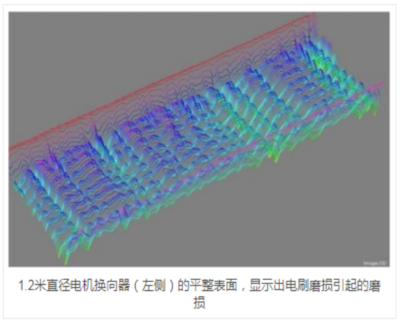

· 所获得的长轮廓数据以编程方式“展开”以产生换向器表面的平坦图像，其显示出

刷磨损的磨损。计算磨损的材料量。
