冷却孔检查

测量系统：‍SURFACEINSPECT™系列‍
关键词：航空航天工业，能源工业，涡轮叶片，燃气内燃机

冷却孔的功能和特性

       为了帮助避免内燃机的与热相关的故障，在空心涡轮机叶片中钻出多个小的冷却孔，以将冷却空气

从叶片内部排放到其表面上。随着时间的推移，冷却孔几何形状变得越来越复杂，以提高其功能效率。

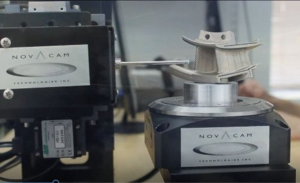

       诺飞勘的SURFACEINSPECT™系列提供冷却孔检测的高级功能。这种非接触式检测系统可以高速（每秒2,100

到100,000个3D点）获得高精度的三维表面形貌。在涡轮叶片上的单次通过中，系统扫描仪获得表面非常

密集的3D点云，从而能够表征：

· 扩散器开口的形状

· 冷却孔内径（ID）的一部分（可以通过改变扫描角度进一步延伸）

· 通孔的几何中心

· 通孔的倾斜角度

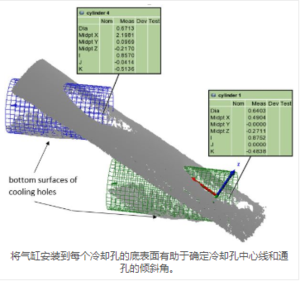

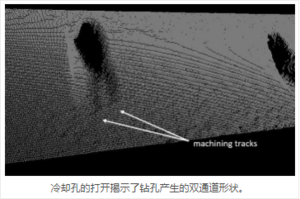

· 所获得的冷却孔底面的轮廓，波纹度和粗糙度

· 每个孔相对于CAD模型的尺寸可变性。

采用基于光纤的LCI系统进行多功能安装

       SURFACEINSPECT™系列基于低相干干涉测量技术。它也是一种模块化和基于光纤的光学系统; 它的振镜扫

描仪连接到信号处理干涉测量探测器，光纤长度可达数百米。因此，振镜扫描仪可轻松与机器人手臂集成，

或作为工厂车间自动或半自动系统中的3D视觉组件。

查看诺飞勘基于光纤的LCI系统的更完整的优势列表。

检查狭窄空间内的冷却孔

       与类似显微镜的仪器不同，SURFACEINSPECT™系列还可以配置为测量难以到达的空间中的表面。虽然

SURFACEINSPECT™系列附带的标准振镜扫描仪是最快的扫描选项，但也可以添加或替换小直径旋转扫描仪以在

狭窄空间（例如，定子叶片的内表面上）获取冷却孔。

· 观看相关视频：涡轮叶片检查（00:02:30）
