阀体检测

传统的阀体检测接触方法正在为更新的非接触式方法开辟道路。虽然表面粗糙度的国际标

准仍然按照接触式轮廓仪的观察结果设定，但与最先进的非接触式技术相关的便利性和速度是

越来越多专家选择非接触式的明显原因。

第一个重要的优点是非接触式计量系统：

· 加快检测速度，同时显著提高数据点密度；

· 保持测量表面完整（接触式测量通常会影响它们测量的表面）；

· 避免测针尺寸和质量（惯性）对测量的影响；

诺飞勘计量系统的独特优势

使用诺飞勘计量系统检查阀门为客户提供非接触式高精度测量，高重复性，以及使用相同

仪器自动检测粗糙度和尺寸的选项。

诺飞勘计量系统提供：

· 微米精密三维测量和卓越的测量可重复性，粗糙度可达0.0625μm，直径测量可达0.5μm；

· 能够使用相同的仪器 - 阀门尺寸（GD＆T参数），粗糙度和/或缺陷进行测量；

· 高速表面采集：每秒2,100至100,000个3D点；

· 能够获得长剖面的轮廓；

· 在难以触及的空间（如小直径阀门）中进行表面测量；

· 能够测量阀门内的高纵横比特征，例如O形环槽，通道，螺纹，交叉孔，花键等。

促进自动化

诺飞勘计量系统基于低相干干涉测量技术。它们也是模块化和基于光纤的; 它们的小尺寸探头

（或旋转扫描仪）通过一根长达数百米的光纤连接到信号处理干涉探测器。因此，

· 测量探头（或旋转扫描器）可轻松集成到工厂车间的自动或半自动系统中的各种阀门检测站中；

· 如果阀门非常小，诺飞勘的小直径光纤探头仍然可以进行测量 - 请参见难以触及的空间；

· 如果阀门位于恶劣环境中（即放射性，非常热或非常冷），仍然可以进行测量。

现成或定制的阀体检测解决方案

诺飞勘基于光纤的3D测量系统BOREINSPECT™系列和TUBEINSPECT™ 系列为大多数阀体检测需求提供现成的检测解决方案：

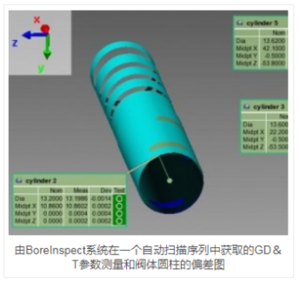

· BOREINSPECT™系列‍使用旋转光学扫描探针（称为RS2）来测量固定阀体的内部；

· TUBEINSPECT™ 系列‍使用小直径侧视探头来测量安装在旋转台上的阀体的内部。

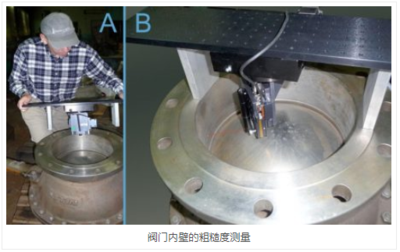

也可提供定制检测站。图为具有MICROCAM™-3D/4D‍ 表面光度仪的定制检测站，可对超大阀体进行表面粗糙度检测。
