CMP研磨垫的非接触式3D测量


CMP抛光垫表面的质量控制

       CMP化学机械平面化/抛光)研磨垫,用于先进集成电路器件中半导体制造的盘形聚氨酯泡沫垫。

尤其是,在CMP工艺中,使用这些研磨垫将硅晶片弄平并打磨成镜面状。

       CMP工艺的效率和功效在很大程度上取决于研磨垫表面的几何形状。这就是为什么在两个级别上

进行CMP研磨垫表面的质量控制(QC)测量的原因:

        · CMP研磨垫制造过程中, QC检查包括整个研磨垫表面的测量,包括沟槽和平台(沟槽之间

的表面)的几何尺寸测量。制造商获得并跟踪每个研磨垫上的测量值,以便为客户提供质量控制报告。

        · CMP过程中QC检查用于确定由苛刻的CMP过程引起的研磨垫表面磨损程度。例如,可以

间歇地测量沟槽的深度,以确保沟槽深度足够维持同一张研磨垫。


CMP垫测量:3D,高精度,非接触式,自动化

       诺飞勘3D计量系统为CMP垫制造商带来了空前的功能,可进行快速,全面的测量。这些功能包括:

· 具有1μm40μin。)轴向分辨率的非接触式3D表面测量;

· 能够扫描高纵横比的特征,例如狭窄的CMP研磨垫凹槽;

· 高速表面采集每秒高达100,0003D测量;

· 使用同一探针进行尺寸和粗糙度测量;

· 能够获取较长剖面的轮廓;

· 在实验室和大批量自动化生产中均可进行自动化测量的设施。


CMP垫测量示例

       使用诺飞勘SURFACEINSPECT™系列扫描CMP研磨垫表面的10mm x 10mm区域,从而提供了微米精度

测量的3D点云以进行分析。

       在凹槽的放大视图中,可以轻松看到凹槽底部的工具痕迹。

       沟槽的深度,显示的深度在0.768和0.793mm之间变化。

       进行槽底形状分析。将完美的圆柱体拟合在每个凹槽上以获得平均半径测量值。在此,测得的曲率

半径在475528μm之间变化。


测量CMP垫槽的挑战

       由于凹槽开口狭窄,使用接触式测头或依靠三角测量的光学系统,很难或不可能检查凹槽底部的整

个几何形状。

       相比之下,诺飞勘 3D计量系统即使在陡壁凹槽的底部拐角处也没有问题。这要归功于它们以共线

方式扫描--即光束沿着同一路径上下移动。


长剖面,可快速进行过程中测量

       诺飞勘3D计量系统有助于优化CMP研磨垫检查过程,可使用基于光纤的光学探头快速有效地进行

测量。探针安装在CMP研磨垫上方的龙门架或精密平台上。

根据他们的应用要求,生产商可以从两种基本类型的探头中进行选择:

· 标准探头,例如诺飞勘光学3D轮廓仪

· 振镜式探头,如诺飞勘SURFACEINSPECT™系列,以光栅模式扫描。

       无论选择哪种探针,都将沿着用户定义的扫描路径以每秒100,0003D点的测量速率逐点进行扫描。

       可进行长尺寸测量,并在CMP测量应用中倍受青睐。它消除了显微镜型测量系统所需费时的拼接和缝合。


系统优势

CMP研磨垫制造商的好处

       通过将扫描测量数据自动无缝地馈送到过程控制中,CMP垫制造商能够:

· 对研磨垫进行100%检验;

· 为客户提供每个研磨垫的质量控制报告;

· 日志和趋势测量,以优化消耗品在制造过程中的使用。

对运行CMP工艺设施的好处

       工艺管理者能够将同一3D测量系统用于:

· 监控CMP垫表面的几何形状

· 研磨垫表面修整器的测量

· 晶圆的测量

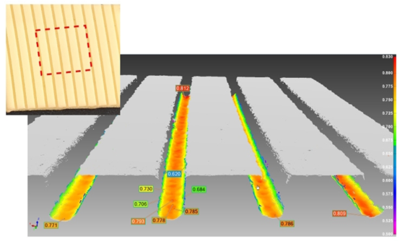

采用诺飞堪非接触式3D计量系统的微米级CMP垫检测,

完全支持CMP制造商严格的表面质量控制(尺寸单位为mm,

使用PolyWorks® Inspector行业标准的GD&T软件进行分析)

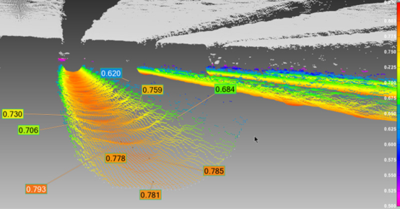

CMP研磨垫凹槽之一的放大图,在凹槽底部上容易看到工具痕迹。

尺寸单位为毫米。

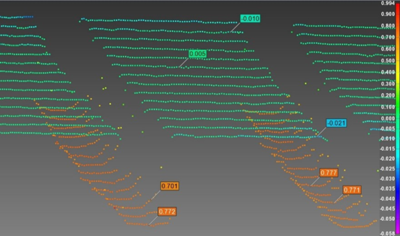

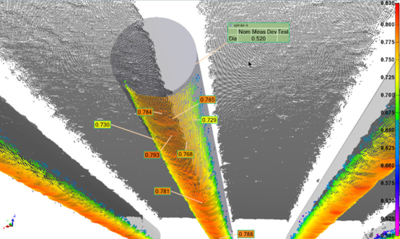

CMP垫槽的下方观看时,清楚地显示了用于加工通道的钻头

的工具痕迹。将完美的圆柱体拟合在每个凹槽上以获得平均

半径测量值。在此,测得的曲率半径在475528μm之间变化。

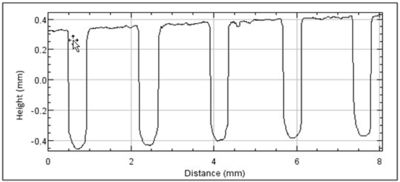

CMP垫的简单线性轮廓表示加工的研磨液通道凹槽的深度和形状。





可以选择对CMP研磨垫进行稀疏扫描(例如仅每1毫米一次此轮廓)

以跟踪CMP研磨垫凹槽的形状和深度。

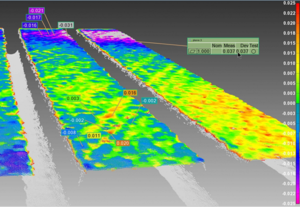

CMP研磨垫凸面(顶表面)的分析:所测量的顶表面的3D点云,

示为平面的偏差图。计算出的GDT平坦度值显示在插图中。
